產品簡介 Product introduction

    BK/JBK系列單相隔離變壓器是利用電磁感應原理，并參照最新數控伺服系統參數開發而來。本產品經過賽歐電氣多年來吸收國內外同類產品的優點，不斷改進和完善。采用先進工藝和嚴謹設計進行制造，并優選國外先進的接線端子，具有性能優良、工作可靠、耗能低、體積小、接線安全、適用性廣等特點，是一種合適的變壓電源。適用于50～60Hz，額定電源電壓不超過1000V的交流電路中，作為機床和機械設備的控制電源，工作照明及信號燈電源；也可作為小型動力電源作用。

◆ 單相隔離變壓器的作用 The function of single phase isolation transformer

    單相隔離變壓器的主要作用是：使一次側與二次側的電氣完全絕緣，也使該回路隔離。另外，利用其鐵芯的高頻損耗大的特點，從而抑制高頻雜波傳入控制回路。用隔離變壓器使二次對地懸浮，只能用在供電范圍較小、線路較短的場合。此時，系統的二次側不存在對地的電壓！起到隔離危險電壓的作用。

◆BK/JBK系列產品 Serial products

      BK JBK3 JBK5

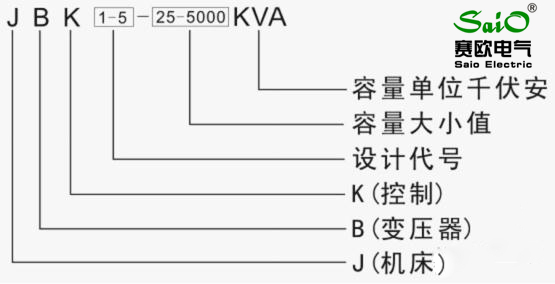

◆產品型號及其含交 Model and meaning

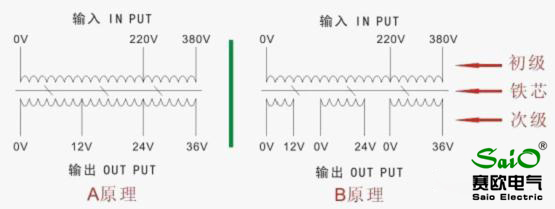

◆工作原理圖 Principle of work chart

◆ 安裝條件 Installment environment
1、海拔高度不超過2500m；
2、環境空氣溫度：最高不超過40℃，最低不低于-25℃；
3、空氣相對濕度：最濕月的平均最大相對濕度為90%；
4、無劇烈震動和沖動的地方；
5、在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電粉塵的地方。
6、不受雨雪侵襲的場所。
7、電源電壓波形近似于正弦波。

◆ 結構特點 Structural feature

本變壓器符合JB/T9646及相關標準。BK型鐵芯為殼式鐵芯由硅鋼片沖、剪切、迭積而成。
BK、JBK系列線圈為多層園筒式繞組，初、次級線圈分開繞制。通常除初級繞組外一般次級繞組有二種。一種是"照明繞組"供局部照明燈所需電源電壓；另一種是"控制繞組"用來供給機床控制電器所需電源電壓。同一變壓器如有"控制"及"照明"二個繞組時，則二繞組是分開繞制的獨立繞組。照明繞組的一端是接地的，有的還用抽分接頭的方式在次級"控制繞組"中抽出6.3V電壓供給信號指示燈使用。

◆ 注意事項 Attention
1、購買前，先估算好您所用的電器總容量，并選用有相當容量的變壓器，確保瞬時起動時不燒壞變壓器。
2、當您使用多繞組（多路輸出電壓）的變壓器時，要明各分繞組的容量分配，并保留余量，以免變壓器因超載損壞。
3、安裝前，應仔細核對銘牌所列各項數據是否符合您的要求，確認無誤后，方可安裝使用。
4、通電工作后，變壓器鐵心和線圈將發熱（但溫升不超過80℃）屬正常現象，若溫升超過80℃，甚至冒煙，則應切斷電源開關，重新檢查您所用的電器容量。
5、在運輸中，應盡可能避免碰撞，切勿受潮，使用時，請注意維護，以保護變壓器使用壽命。

◆ 訂貨須知 Order the notice

訂貨時必須提出下列各項
1.相數（單相還是三相）
2.產品型號
3.額定容量（功率）
4.輸入和輸出電壓（初級、次級電壓）
5.如果輸出多組，請備注明確的j容量分配表　
6.是否帶外箱
7.有否特殊技術要求

◆ 產品參數表 Product parameter list

產品型號詳見產品匯總頁的外觀和選型指示
設備容量50VA-200KVA（1KVA≠1KW，1KVA≈0.8KW）
相數2∮2W
輸入電壓110V  200V  220V  240V  380V  415V  440V  460V  480V 660V（特列可定制）
輸出電壓6V 12V 24V 36V 48V 110V  120V  190V 200V 208V 220V 380V 415V 460V 480V（特殊可定制）
使用效率≥98%
電壓變動率≤±1%（與輸入電壓標準值有關）
絕緣等級H級
耐壓強度3000V無聲穿（一分鐘）
噪音等級﹤60db（80CM水準距離測試）
冷卻方式  干式系列為自冷或風扇強制散熱；油式系列油浸自冷散熱；水冷系列回圈水散熱波形失真無失真（相對輸入波形）

◆ 尺寸參數表：Dimension parameter list

單相隔離變壓器技術參數（BK/JBK系列）

設備名稱	設備型號	容  量		輸入側（INPUT）			輸出側（OUTPUT)				外形尺寸mm	安裝尺寸mm	重量kg
		(VA)	(W)	輸入 電壓 V	輸入電流 380V	380V 輸入 配線 mm2	輸出 電壓 V	22OV 輸出 電流 A	20OV 輸出 電流 A	(220V) 輸出 配線 mm2	（長*寬*高）	（長*寬）
單相隔離變壓器	BK-50VA	50	40	380V 其 它 電 壓 可 定 制	0.1	0.5	220V 200V 其 它 電 壓 可 定 制	0.2	0.2	0.5	90*80*95	55*50	0.8
單相隔離變壓器	BK-100VA	100	80		0.2	0.5		0.4	0.4	0.5	90*90*110	70*65	1.8
單相隔離變壓器	BK-160VA	160	128		0.3	0.5		0.6	0.6	0.5	120*110*110	70*70	2.8
單相隔離變壓器	BK-200VA	200	160		0.4	0.5		0.7	0.8	0.5	120*115*110	70*75	3
單相隔離變壓器	BK-250VA	250	200		0.5	0.5		0.9	1.0	0.5	130*130*140	70*85	4
單相隔離變壓器	BK-300VA	300	240		0.6	0.5		1.1	1.2	0.5	138*138*140	85*80	4.5
單相隔離變壓器	BK-400VA	400	320		0.8	0.5		1.5	1.6	0.5	138*138*140	85*85	5
單相隔離變壓器	BK-500VA	500	400		1.1	0.5		1.8	2.0	0.5	140*130*150	90*90	5.3
單相隔離變壓器	BK-600VA	600	480		1.3	0.5		2.2	2.4	0.5	140*140*150	90*100	6.2
單相隔離變壓器	BK-750VA	750	600		1.6	0.5		2.7	3.0	0.5	150*140*150	90*115	7.3
單相隔離變壓器	BK-800VA	800	640		1.7	0.5		2.9	3.2	0.5	150*140*150	90*115	7.8
單相隔離變壓器	BK-1KVA	1000	800		2.1	0.5		3.6	4.0	0.5	160*160*150	110*100	9.4
單相隔離變壓器	BK-1.5KVA	1500	1200		3.2	0.5		5.4	6.0	0.5	180*160*165	110*120	11.8
單相隔離變壓器	BK-2KVA	2000	1600		4.2	0.5		7.3	8.0	1	190*170*185	130*140	16.2
單相隔離變壓器	BK-2.5KVA	2500	2000		5.3	0.5		9.1	10.0	1	190*170*185	130*140	17
單相隔離變壓器	BK-3KVA	3000	2400		6.3	0.5		10.9	12.0	1	190*195*205	130*150	18.5
單相隔離變壓器	BK-3.5KVA	3500	2800		7.4	1		12.7	14.0	1.5	190*195*205	130*150	19
單相隔離變壓器	BK-4KVA	4000	3200		8.4	1		14.5	16.0	2.5	300*190*200	160*130	20
單相隔離變壓器	BK-5KVA	5000	4000		10.5	1		18.2	20.0	2.5	300*200*200	160*140	21.5
單相隔離變壓器	BK-6KVA	6000	4800		12.6	1.5		21.8	24.0	4	300*210*200	160*150	23
單相隔離變壓器	BK-6.5KVA	6500	5200		13.7	1.5		23.6	26.0	4	300*210*200	160*150	25
單相隔離變壓器	BK-7KVA	7000	5600		14.7	2.5		25.4	28.0	4	340*210*250	180*140	38.5
單相隔離變壓器	BK-7.5KVA	7500	6000		15.8	2.5		27.2	30.0	4	340*210*250	180*140	40
單相隔離變壓器	BK-10KVA	10000	8000		21.0	2.5		36.3	40.0	6	370*250*250	225*165	52
單相隔離變壓器	BK-12KVA	12000	9600		25.2	4		43.6	48.0	10	370*250*250	225*180	58
