◆產品概述
        電抗器也叫電感器。依靠線圈的感抗阻礙電流變化的電器叫電抗器。電抗器常用作濾波、限流、補償、降壓、穩流、移相等場合。電抗器能把電能轉化為磁能，并產生一定的電感量。電抗器的結構類似于一個繞組的變壓器。電抗器具有阻礙電流變化的作用，如果電抗器在沒有電流通過的狀態下，電路接通時它將試圖阻礙電流流過它；如果電抗器在有電流通過的狀態下，電路斷開時它將試圖維持電流不變。在電力系統中所采用的電抗器，常見的有變頻器調速器專用的輸入電抗器（也叫進線電抗器）用于抑制浪涌電壓電流起限流作用；變頻器調速器專用的輸出電抗器（也叫出線電抗器）主要用于濾除高次諧波的作用；廠礦企業總配電房供電系統中專用的，用于與電容串聯或并聯的起限流和抑波作用的串聯電抗器。在補償電容器組回路中串入電抗器后,能抑制電容器支路的高次諧波，降低操作過電壓或電力系統發生短路時，限制故障過電流；高壓供電系統專用的，用于無功補償?shù)牟⒙?lián)電抗器，接在高壓輸電線的末端和大地之間。通信行業專用，阻波電抗器，串聯在通信線路和輸電線路并用電路中，用以阻擋載波信號，使之進入接收設備。平波電抗器也叫直流電抗器，用于整流以后的直流回路中；用于與電動機串連,限制其起動電流的起動電抗器；用于與電爐變壓器串連,限制其短路電流，限流電抗器。

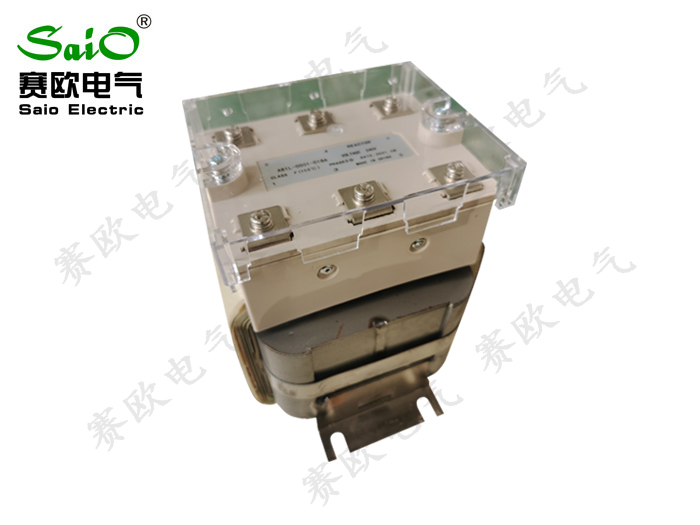

      此款電抗器是專門針對FANUC發那科伺服放大器而開發的專用電抗器，型號A81L-0001-0185 立式款，型號A81L-0001-0186為臥式款。此款電抗器采用高導磁熱處理矽鋼片，采用專用疊片焊縫工藝，運用進口杜邦絕緣紙，選取H級導線繞制而成，具有工作溫升低，無噪音，外觀小藝美觀耐用等特殊。

◆技術特性
    1、電抗器可降低變頻器及直流調速器在調速時產生的高次諧波和波形畸變所帶來的對其他設備的干擾，抑制來自電網中浪涌電壓和浪涌電流對變頻器及調速器的反向沖擊，保護變頻器正常運行、延長其使用壽命；
    2、電抗器可以降低電機因諧波產生的噪音，消減渦流損耗，提高電機的功率因素,更可降低電機因損耗而產生的溫升；
    3、保護由于內阻過低，所引起的尖峰容性電流對變頻器整流模塊和相關元件的破壞（供電容量大于變頻器容量5倍多時），提高變頻器電壓不平衡的能力（不平衡度，額定電壓的1.8%）；
    4、提高供電電源的功率因數，降低變頻器供電電源內諧波電流的含量；
    5、降低電流及電壓的波形畸變率，改善供電電源的質量，平滑變頻器輸出電壓電流波形，降低瞬變電壓DV/DT對電機絕緣系統的沖擊，延長電機的使用壽命；
    6、輸入輸出電抗器裝在變頻器或調速器的輸入端和輸出端。其主要功能是抑制3次或5次諧波等流入電網，可降低高低諧波造成的漏電流、減少對周邊設備的干擾；能限制電壓的異常波動及電網內的沖擊電流，并抑制電網中諧波對變頻器損害。
    7、對于負載離主配電線路較遠，加電抗器可延長電機至變頻器的有效距離，降低電纜的容性電流、保護變頻器內部的功率開關器件。
    8、電抗器對用來吸收電纜線路中的充電容性無用功，提升功率因數的有一定作用，并可改善整條線路中的無功補償系數和質量。改善長 輸電線路上的電壓分布，使輕負荷時線路中的無功功率盡可能就地平衡，防止無功功率不合理流動，同時也減輕線路上的功率損失。
    9、改善大功率設備突然卸載或輕負荷線路上的電容效應，以降低工頻狀態過電壓。
    10、在大機組與系統并列時降低高壓母線上工頻穩態電壓，便于發電機同期并列。
    11、防止發電機帶長線路可能出現的自勵磁諧振現象。
    12、當采用電抗器中性點經小電抗接地裝置時，還可用小電抗器補償線路相間及相地電容，以補償流過接地點的電容性電流，消除過電壓。
◆電氣性能及標準
    1、額定工作電壓：AC110V～1140V(常規電壓3∮380V,特殊須定制)
    2、額定工作頻率:50HZ/60HZ
    3、額定壓降：1%-14% （常規電抗率輸入2%  輸出4%,1%起限流作用,6%7%抑制5次,7次11次諧波，12%14%抑制3次以上諧波）
    4、工作耐壓：鐵芯對繞組3000VAC/50HZ/5MA/60S無飛弧無擊穿（出廠測試環境濕度＜55%時）
    5、絕緣電阻：鐵芯對繞組1000VDC≥100M;
    6、工作溫升：鐵芯＜80K（溫度計算，鐵芯溫度減除環境溫度）線圈繞組溫度＜95K(直流電阻測試法)
    7、工作噪音：≤60dB（距電抗器水平躪離1M測試）；
    8、產品執行標準：GB19212.1-2008   GB1094.6-2011
